Можно купить правильный компрессор и убить его пользу магистралью: тонкой, дырявой и полной воды. Давление «у бочки» и давление у гайковёрта — разные вещи. Разберём, как развести воздух по постам без потерь.
Схема: кольцо лучше тупика
Тупиковая ветка — просто и дёшево, но давление на дальнем посту проседает, когда работает ближний. Кольцевая магистраль (замкнутый контур по периметру цеха) выравнивает давление по всем точкам и позволяет отсекать участки на ремонт. Для сервиса от трёх постов кольцо — стандарт. Магистраль ведут с уклоном 1–2 % от компрессора, в нижних точках — сливные краны для конденсата.
Отводы — только сверху

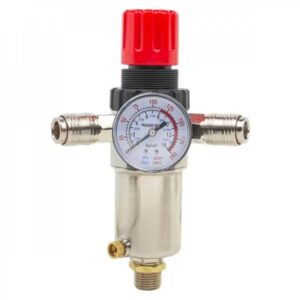

Главное правило монтажа: отвод к посту врезается сверху трубы «лебединой шеей», а не снизу. Вода течёт по дну магистрали — нижний отвод собирает её прямиком в инструмент. Каждая точка отбора — это влагоотделитель с регулятором, а для пневмоинструмента — лубрикатор (маляру, наоборот, масло нельзя — его ветка с фильтрами тонкой очистки, см. разбор подготовки воздуха в статье про пневмоинструмент).
Диаметры и материалы
Заниженный диаметр — невидимый вор мощности: длинная магистраль на 1/2″ «душит» дальний пост не хуже слабого компрессора. Ориентир для типового СТО: магистраль — от 3/4″ до 1″ по стали или специальным пневмотрубам (алюминий, армированный полимер), отводы — 1/2″, шланги к инструменту — от 3/8″ и короче, чем «на всякий случай». Обычный водопроводный ПВХ не для воздуха: под давлением он не трескается — он разлетается.
Типовые ошибки
- Шланг 10 метров «чтобы дотянуться» вместо дополнительной точки отбора — потери давления и петли под ногами.
- Быстросъёмы разных стандартов по цеху — мастера меняют инструмент с матами.
- Нет заглушённых резервных отводов — каждый новый пост означает резку и сварку магистрали.
Итог
Магистраль проектируется один раз и на годы: кольцо, уклон, отводы сверху, подготовка на каждой точке. Компрессоры и осушители — «Компрессоры», блоки подготовки, шланги и быстросъёмы — «Инструмент». Поможем посчитать разводку под ваш план цеха: 8 (812) 643-43-04.
