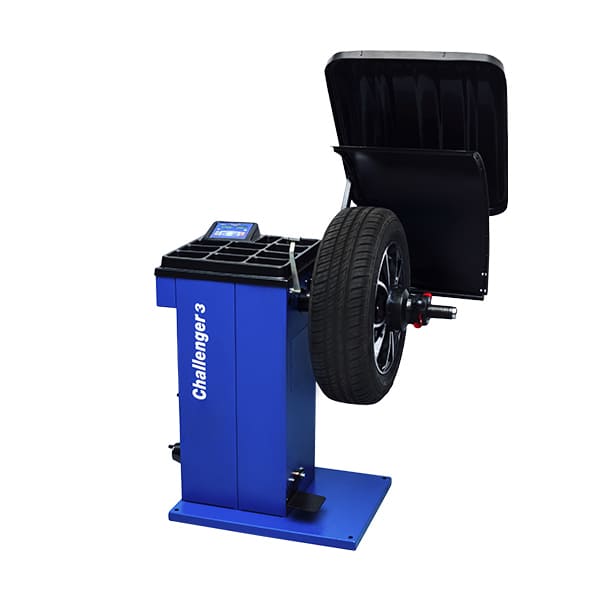

Балансировочный станок System4you Challenger 3

Challenger 3 — это усовершенствованное новое поколение легендарного станка ЛС1-01 (ЛС 11). Сделано в России!
От станка бизнес класса его отличает ТОЛЬКО отсутствие функции установки адгезивного груза линейкой, но в нем присутствуют функции, которых НЕТ на станках ПРЕМИУМ сегмента у конкурентов, которые очень сильно влияют на Ваш бизнес процесс!
Гарантия: 24 месяца.

ФУНКЦИОНАЛ:

1. Шлифованный вал.

Когда-нибудь сталкивались со странной работой китайских балансировочных станков? Отбалансировано колесо, снимаем, ставим обратно и вдруг 20 грамм по левой плоскости и 25 по правой? Это возможно на нешлифованных валах при больших и тяжелых колесах. Конус, благодаря которому колесо центрируется при установке на вал имеет отверстие, диаметром 40 мм. Сам вал имеет диаметр 40 мм. Но погрешности вызываются 10 долями мм, на глаз мы этого не видим. Диаметр отверстия конуса должен быть больше диаметра вала, но если погрешность вала будет 2-5 десятых мм, погрешность может достигать и 40 грамм! На большинстве китайских заводов-изготовителей балансировочных машин просто нет шлифовального станка («круглая шлифовка»), токарные работы не могут давать необходимой точности! Мы шлифуем валы с точностью до 0,01 мм, что позволяет при смене угла установки колес иметь погрешность от 1 грамма, но не более 5 грамм. Проверьте сами в наших демонстрационно-обучающих сервисных центрах!

2. Автоматическое затягивание гайки — https://youtu.be/yZTkR55SzN4

Для начала процесса измерения дисбаланса необходимо правильно установить колесо на вал.

В станках конкурентов после установки диска с конусом на вал Вам необходимо, придерживая колесо левой рукой, правой крутить гайку до тех пор, пока диск не коснется чашки. Процесс состоит в среднем из 10-12 оборотов, что долго, трудозатратно и не всегда качественно (погрешность из-за отсутствия смены положения диска относительно вала). Потом следует “затянуть” гайку на валу с необходимым усилием (зависит от массы колеса).

На наших станках при нулевом положении штанги дистанции Вам достаточно поставить колесо на конус, одеть быстрозажимную гайку, а далее, держа колесо и гайку в руках, просто нажать два раза на педаль, вал начнет вращение в обратную сторону до тех пор, пока диск не коснется чашки. Вам останется лишь “затянуть” гайку на валу с необходимым усилием (пол оборота – оборот, зависит от массы колеса). Это быстро и просто, а главное — качественно (вал постоянно меняет положение относительно диска позволяя снизить эффект расклинивания, что сильно повышает качество крепления и снижает погрешности).

3. Автоматический ввод диаметра и дистанции — https://youtu.be/9DVCu-mNCh0

В условиях плотного клиентопотока и ограниченного времени, очень важно оптимизировать работу персонала, чтобы задачи выполнялись быстро и без потери качества. При условии, что на автомобиле все 4 колеса имеют одинаковые параметры, для балансировки первого, необходимо ввести параметры диска и выбрать режим установки корректирующих грузов. Все модели станков СТОРМ обладают функцией автоматического ввода диаметра и дистанции, а значит, оператору НЕ требуется измерять вручную параметры колеса. Достаточно лишь: 1. выдвинуть штангу и упереть ее в плоскость как показано на рисунке (Рис.1) 2. вернуть штангу в исходное положение после звукового сигнала. Диаметр диска, а так же дистанция от корпуса станка до диска будут записаны в память станка. Далее: на полуавтоматических станках вручную необходимо измерить ширину крон-циркулем, ввести ее кнопками “+”, “-” и выбрать режим балансирования кнопкой “ALU”, тогда компьютер рассчитает диаметр и дистанцию.

4. Мультифункциональная педаль — https://youtu.be/HTNNcNOb0kU

Для управления балансировочными станками любых производителей существует клавиатура. Но некоторые прогрессивные производители имеют дополнительные способы управления, одним из них являются педали. Наша многофункциональная педаль управляет сразу несколькими функциями, что позволяет существенно экономить время, силы, а самое главное освобождает руки (оператор может выполнять действия по подготовке грузов к установке, непосредственно их устанавливать на диск, быстро переходить к необходимым функциям, миную долгий выбор их из списка в меню, не только по “горячим клавишам” но и по “горячим нажатиям” на педаль).

5. Доворот колеса в зону установки груза — https://youtu.be/XlQAFV62j1U

После измерения станок автоматически повернет и остановит колесо в зоне установки груза (+- несколько см от идеального места установки или само идеальное место (зависит от колеса). Оператору либо ничего не придется делать, кроме как устанавливать груз, либо подкорректировать угол колеса на считанные мм.

Далее, если динамический дисбаланс не устранен (есть второй грузик), оператору достаточно просто нажать на многофункциональную педаль 1 раз и станок автоматически повернет и остановит колесо в зоне установки груза +- несколько см от идеального места установки или само идеальное место (зависит от колеса). Оператору либо ничего не придется делать, кроме как устанавливать груз, либо подкорректировать угол колеса на считанные мм.

6. Режим установки самоклеящихся грузов под «6 часов» — https://youtu.be/rmYI1zVG2bQ

Как известно, для установки самоклеящихся грузов в режиме “12 часов” требуется:

Установить колесо в положение согласно экрану так, чтобы предполагаемое место установки находилось в самой верхней точке над валом.

Запомнить это место (отметить мелком на резине, или зажать пальцем).

Развернуть колесо в положение, удобное для обзора и очистки (оператор смотрит сверху вниз) — “5 или 6 часов”.

Очистить область установки груза от грязи и следов клея, оставшегося от старых грузов.

Вновь развернуть колесо под “12 часов”, для точного выбора места прикливания.

Установить груз максимально точно.

Вновь развернуть колесо в положение, удобное для окончательного прижатия груза с усилием, необходимым для сохранения данного груза на своем месте во время эксплуатации автомобиля весь сезон.

При включенном режиме установки груза “6 часов”, понадобится гораздо меньше лишних движений:

Установить колесо в положение согласно экрану так, чтобы предполагаемое место установки находилось в самой нижней точке под валом.

Очистить область установки груза от грязи и следов клея, оставшегося от старых грузов.

Установить груз максимально точно, одновременно прижав его с усилием, необходимым для сохранения данного груза на своем месте во время эксплуатации автомобиля весь сезон.

Это позволит пользователю экономить 57% времени на установку адгезивных грузов.

7. Надежный кожух с автоматическим запуском.

В стандартную комплектацию станка входит дополнительная неподвижная часть защитного кожуха, защищающая стену от грязи. Данный элемент выполнен из металла и выкрашен в черный цвет, крайне надежен и удобен (может быть демонтирован быстро в случае необходимости отбалансировать экстра огромное колесо).

Неподвижная часть кожуха в таких станках стала легче и удобнее (быстро включает старт при опускании по технике безопасности и занимает в разы меньше места от стены (несколько десятков сантиметров в отличии от 0,5 – 0,7 метра у конкурентов)

Старт при опускании кожуха

Основная задача кожуха защищать оператора от летящей с колес грязи, но и по технике безопасности старт измерения должен производиться только при закрытом защитном кожухе.

Если оператор понимает оба аспекта, после установки колеса и ввода параметров балансирования ему доступно управление стартом измерения через кнопку на клавиатуре, но есть и другая возможность – старт при опускании кожуха, который экономит время и силы — опустив кожух, оператор не будет нажимать кнопку а запуск измерения произойдет автоматически.

8. Программа разделения самоклеящегося балансировочного груза СПЛИТ (Split) — https://youtu.be/c-beO4X7gjY

Режим Split используется при балансировке колес с высококачественными дисками из легких сплавов с целью сохранения внешнего вида колеса за счет установки невидимых снаружи балансировочных грузов за спицами обода.

Программа Split может быть использована только для тех схем установки грузов, когда внешняя плоскость коррекции дисбаланса расположена за спицами, т.е. для ALU^ и ALU3P Программа позволяет так разделить величину балансировочного груза на две части, чтобы обе эти части оказались за спицами.

9. Увеличенный размер ячейки под грузы и дополнительный ряд ячеек по сравнению со станком «Smart»

Верхняя часть металлического несущего нагрузку корпуса увеличилась в сравнении со станками более дешевых версий. Это позволило добавить места для хранения грузов прямо на верхней крышке непосредственно перед глазами оператора, а также визуально увеличить станок.

Комплект поставки:

Станок балансировочный 1 шт.

Защитный кожух 1 шт.

Кронштейн защитного кожуха 1 шт.

Неподвижный защитный кожух 1 шт.

Кронштейн неподвижного защитного кожуха 1 шт.

Комплект конусов (3 шт) 1 шт.

Резьбовой вал ТР 40х3 1 шт.

Быстросъёмная гайка 1 шт.

Втулка гайки 1 шт.

Фланец (чашка) гайки с резиновым кольцом 1 шт.

Пружина коническая 1 шт.

Клещи специальные 1 шт.

Кронциркуль 1 шт.

Кабель питания 1 шт.

Пружина в чехле встроена в чашку — 1 шт.

Габаритные размеры с открытым кожухом (локером): 960х835х1385 мм

Габаритные размеры с закрытым кожухом (локером): 960х995х1245 мм

Габаритные размеры в упаковке (ДхШхВ): 870х670х1165 мм
