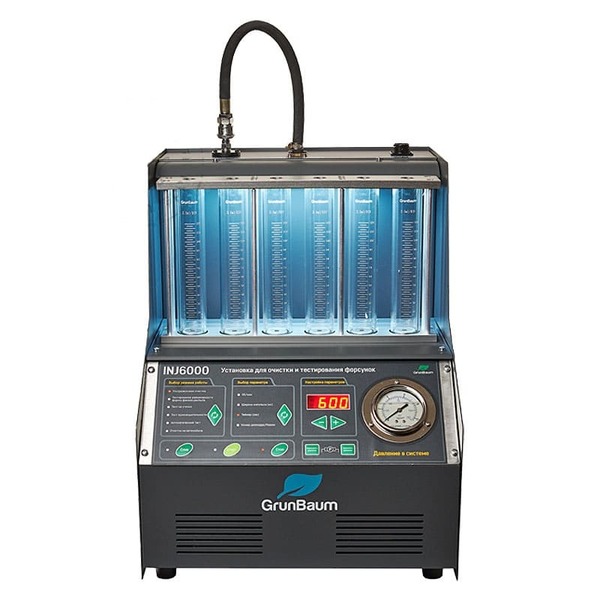

Установка для очистки и тестирования форсунок GrunBaum INJ6000

GrunBaum INJ6000 — cтенд для тестирования и ультразвуковой промывки топливных форсунок всех типов (электромагнитных, механических), очистки топливных систем автомобиля, впускных клапанов и камер сгорания без снятия форсунок при помощи сольвента и специального комплекта адаптеров.

Стенд предназначен для проверки и чистки одновременно до шести форсунок. Установка GrunBaum INJ 6000 оснащена 6 колбами.

Автоматический цикл проверки включает в себя такие режимы, как:

Режим пролива форсунок, при котором оценивается гидравлическая проходимость форсунок;
Проверка формы факела форсунок;
Тест производительности на 650 обмин;
Тест производительности на 4500 обмин;
Тест производительности на 6000 обмин.

Проверка на динамических режимах ДВС

В реальности двигатель работает в динамических режимах, разгон с холостого хода сменяется торможением.
Для проверки форсунок с имитацией динамических режимов двигателя стенд имитирует разгон с 350 обмин до 6000 обмин и обратно, осуществляя три цикла подряд.
Индикатор на панели управления стенда отражает изменения генерируемых оборотов.

Проверка герметичности

Проверка на герметичность форсунок под давлением – первый тест, с которого стоит начать диагностику. Рекомендуем поднять давление до 4 бар.
При проведении данного теста важно обращать внимание не только на уровень тестовой жидкости в колбах, но и на образование капель на распылителе форсунок.

Промывка форсунок в ультразвуковой ванне

Если при тестировании на стенде обнаружено отклонение в работе форсунок, то один из способов их восстановления — чистка в ультразвуковой ванне.

Установите форсунки в кронштейн и залейте в ванну промывочную жидкость INJ200
Выберите режим ультразвуковой чистки в меню на панели управления
Благодаря воспроизводимому эффекту кавитации форсунки очистятся от отложений. Рекомендованная длительность очистки — 10 минут.

После очистки форсунок необходимо еще раз проверить их работоспособность на стенде INJ 4000. Рекомендуем протестировать форсунки во 2-м автоматическом режиме, выставив давление 3,5 бара.

Ручной режим. Уникальный режим для опытных механиков
Оператор выбирает свой, необходимый в конкретном случае режим работы двигателя для проверки работоспособность форсунки.

Выберете на панели управления режим «Тестирование равномерности формы факела распыла».

Задайте обороты, ширину импульса, время тестирования, номер цилиндра, форсунку которого необходимо проверить на уникальном режиме работы, и нажмите кнопку «Старт».

Полный перевод на русский язык
Панель управления стенда полностью русифицирована, что облегчает работу автомеханика и не требует от него высокой квалификации.

Функциональные особенности:

• Моделирование рабочих параметров двигателя;
• Имитация динамических режимов работы двигателя (AUTO 1, AUTO 2, AUTO 3);
• Проверка баланса форсунок;
• Проверка форсунок на герметичность;
• Поддержка режима обратной промывки;
• Идентификация сопротивления форсунок в автоматизированном режиме;
• Автоматический слив тестовой жидкости;
• Ультразвуковая очистка форсунок;
• Поддержка работы с форсунками с боковой подачей топлива (опциональная функция).

Комплектация:

1. Стенд GrunBaum INJ-6000 – 1 шт.
2. Ультразвуковая ванна – 1 шт.
3. Распределитель топлива – 1 шт.
4. Кейс – 1 шт.
5. Кабель питания – 2 шт.
6. Кабель для подключения форсунок – 1 шт.
7. Комплект крепежа для распределителя топлива – 1 комплект
8. Адаптер для форсунок с верхней подачей топлива, Φ 10,5мм – 6 шт.
9. Адаптер для обратной промывки форсунок с верхней подачей, Φ 16,2мм – 6 шт.
10. Адаптер для форсунок с верхней подачей топлива, крупная резьба – 6 шт.
11. Адаптер для форсунок с верхней подачей топлива, мелкая резьба – 6 шт.
12. Адаптер Buick – 6 шт.
13. Переходники для подключения к форсункам – 10 шт.
14. Переходники для разъема форсунок – 10 шт.
15. Уплотнительное кольцо O-ring (Φ 15*2.65) – 6 шт.
16. Уплотнительное кольцо O-ring (Φ 7.1*2.65) – 6 шт.
17. Заглушки – 3 шт.
18. Инструкция – 1 шт.
